Dimensioni: 137,3 × 123,1 × 40 mm (altezza × larghezza × profondità).

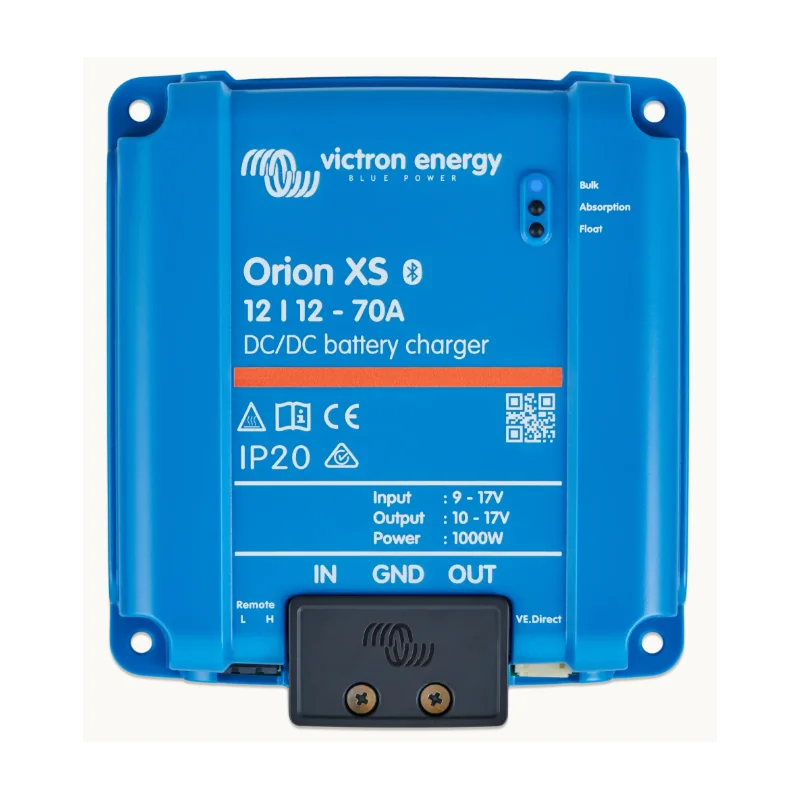

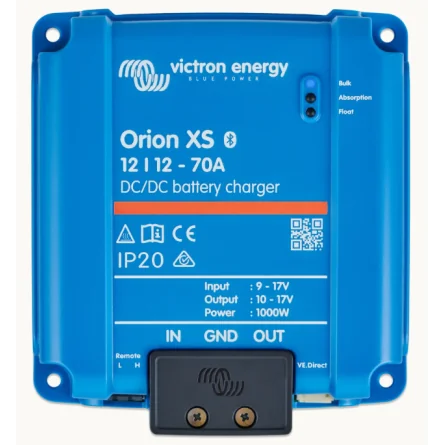

Victron Orion XS 12/12-70A 1000W: caricabatterie booster DC-DC da 12 V a 12 V, regolabile da 1 a 70 A, con Bluetooth, VictronConnect e VE.Direct. IP20, per installazione interna asciutta; raffreddamento con due ventole. Per batterie ausiliarie LiFePO4, AGM, gel o piombo con profilo e corrente corretti. Riferimento: ORI121221040.
Tecnologie di ricarica: Piombo-acido aperto, AGM, gel e LiFePO4; selezionare il profilo di carica adatto.
EAN/GTIN: 8719076055032
Il Victron Orion XS 70A è un caricabatterie DC-DC da 12 V a 12 V che ricarica una batteria ausiliaria dall’alternatore. Offre fino a 70 A regolabili e circa 1.000 W a 14,3 V, con Bluetooth e VE.Direct. È una soluzione per van, camper e veicoli professionali che richiedono più corrente di carica e dispongono di un’alimentazione adeguata.
Supporta le seguenti tecnologie di batterie ricaricabili, purché la tensione del banco corrisponda all'uscita del caricabatterie e siano rispettate la capacità e la corrente di carica ammesse dalla batteria.
| Tecnologia | Compatibilità e impostazioni |
|---|---|
| Piombo-acido convenzionale a elettrolita liquido / WET | Compatibile con il programma per piombo indicato dal produttore della batteria. |
| AGM / VRLA | Compatibile. Impostare assorbimento e mantenimento secondo la scheda della batteria; non tutte le AGM richiedono gli stessi valori. |
| Gel / VRLA | Compatibile con il profilo e i limiti di tensione adatti al gel. Evitare sovratensioni e ricondizionamento non autorizzato. |
| Litio LiFePO4 | Compatibile con il profilo litio/LiFePO4 e un BMS adeguato. Non utilizzare equalizzazione o ricondizionamento destinati al piombo. |
Configurare il dispositivo in modalità caricabatterie e selezionare o personalizzare il profilo in VictronConnect. La modalità alimentatore non sostituisce un profilo di carica correttamente impostato.
Non destinato a pile non ricaricabili, NiMH o Ni-Cd. La compatibilità chimica non rende adatta qualsiasi capacità o tensione. Per il LiFePO4 rispettare anche i limiti termici di carica e le protezioni del BMS.
L’Orion XS 12/12-70A è un booster Victron da 70 A che sfrutta un’alimentazione a 12 V per ricaricare la batteria ausiliaria durante gli spostamenti. Se cerchi un Orion XS 70 o un caricabatterie Victron DC-DC da 70 A, questa è la versione 12 → 12 V, da non confondere con XS50 o XS1400 multitensione.
È utile nei sistemi servizi che ammettono maggiore corrente di carica, tra cui van, camper e veicoli da lavoro con batterie LiFePO4 o piombo compatibili. Prima di usare 70 A, verifica limiti della batteria e del BMS, riserva dell’alternatore e cablaggio. In nautica serve un ambiente interno asciutto adeguato.
Questo modello integra due ventole sulla piastra inferiore. L’apparecchio completo ha grado IP20 ed è destinato a un interno asciutto. L’elettronica di potenza ha un proprio involucro IP65, ma il grado dell’intero caricabatterie rimane IP20. Su un’imbarcazione occorrono una posizione asciutta e un’installazione compatibile.
| Modello / riferimento di catalogo | Orion XS 12/12-70A / ORI121221040 |
|---|---|
| Tensione di ingresso / uscita regolabile | 9–17 V CC / 10–17 V CC |
| Corrente di ingresso e uscita regolabile | 1–70 A; regolazione fine con incrementi di 0,1 A |
| Potenza nominale | Circa 1.000 W a 14,3 V e 70 A; 840 W a 12 V e 70 A |
| Efficienza massima | 98,5 % |
| Assorbimento a vuoto / in standby | <100 mA / <1,5 mA |
| Tolleranza / ondulazione in uscita | ±0,25 % / 10 mV RMS |
| Temperatura di funzionamento | da −20 a +60 °C; riduzione di potenza dell’1,5 % per °C oltre 40 °C |
| Protezione / peso netto | IP20 / 0,340 kg |
| Dimensioni, altezza × larghezza × profondità | 137,3 × 123,1 × 40 mm |
| Collegamento CC | Morsetti a vite; massimo indicato: 4 AWG (25 mm²) |
Scegli questo booster se la batteria ammette tale corrente e l’alternatore può fornirla senza compromettere le altre utenze del veicolo. Se il BMS consente meno carica, imposta un limite inferiore. Una batteria di grande capacità non ammette automaticamente 70 A.
Il caricabatterie regola la carica di LiFePO4 e piombo con il profilo corretto. Prevede fasi bulk, assorbimento, mantenimento e stoccaggio, con impostazioni adatte alla batteria. Il rilevamento motore è regolabile per alternatori intelligenti; alcuni Euro 6 richiedono un segnale esterno.
Bluetooth e VictronConnect permettono configurazione, aggiornamenti e lettura locale del funzionamento. Il monitoraggio tramite Internet richiede un dispositivo GX compatibile, collegamento VE.Direct e accesso a VRM. VE.Smart riceve dati da sensori di batteria compatibili, ma non sincronizza la carica tra più Orion XS.
Per DVCC la documentazione richiede Orion XS v1.03 e Venus OS v3.20 o successivi, oltre a collegamenti GX e BMS compatibili. Il caricabatterie non integra un BMS per la batteria e non sostituisce la misurazione completa dello stato di carica di un monitor. Verifica la compatibilità di VictronConnect con smartphone o computer e l’interfaccia necessaria.
Il manuale attuale permette la ricarica temporanea della batteria di avviamento da quella ausiliaria, fino a 35 A, secondo limiti e condizioni. Sono richiesti Orion XS v1.15 e VictronConnect v6.43 o successivi. Si attiva nell’app, non sostituisce un avviatore e non ripara una batteria guasta.
L’ingresso d’aria delle ventole deve restare libero. Il manuale richiede superficie non infiammabile, montaggio piano e 10 cm liberi attorno per il raffreddamento; ammette orientamenti diversi. La tabella indicativa prevede fusibile esterno da 80–100 A e cavo da 25 mm² per la lunghezza indicata. L’installatore deve confermare sezione, protezioni e percorso per l’impianto reale.
I morsetti XS70 usano la tecnologia TORK-KRIMP per i puntalini secondo la procedura specifica del manuale. Non applicare automaticamente lo stesso metodo agli altri modelli.
Il blocco di carica configurabile a bassa temperatura per il litio richiede la temperatura della batteria condivisa da un dispositivo compatibile. L’Orion non conosce automaticamente la temperatura interna della batteria e quella ambiente del caricabatterie non rappresenta sempre quella delle celle. Se la carica è gestita da un BMS, si applicano i suoi limiti e le sue condizioni.
XS70 è IP65? No: l’intero apparecchio è classificato IP20. Scegli un ambiente interno asciutto.
È silenzioso e senza ventole? Ha due ventole; il raffreddamento è attivo, non esclusivamente passivo.
Sostituisce XS50 in qualsiasi impianto? Non automaticamente. Cambiano corrente disponibile, ventilazione, protezione ambientale e cablaggio.
Integra regolatore solare o BMS? No. Sono funzioni diverse che richiedono i propri dispositivi quando necessari.
Si possono collegare unità in parallelo? Sì, con progetto e protezioni adeguati; non significa carica sincronizzata tramite VE.Smart.
Se preferisci IP65 e assenza di ventole, confronta l’Orion XS 50A. Per combinare tensioni nominali 12/24 V, consulta l’Orion XS 1400. Completa il sistema con batterie LiFePO4, monitor della batteria e dispositivi Victron Energy. Consulta il manuale ufficiale XS70.
Documentazione: scheda tecnica ufficiale PDF, certificato EMC automotive R10-7 nel centro download del produttore. L’omologazione EMC non sostituisce la verifica elettrica e del montaggio.
| Modello | Sistema e corrente | Criterio di scelta |
|---|---|---|
| Orion XS 12/12-50A | 12 → 12 V, fino a 50 A | IP65 e raffreddamento senza ventole. |
| Orion XS 12/12-70A 1000W | 12 → 12 V, fino a 70 A | IP20, due ventole e installazione al coperto in ambiente asciutto. |
| Orion XS 1400 50A | Sistemi 12/24 V, fino a 50 A | 1.400 W nominali a 28 V; IP65 e convezione naturale. |
| Orion-Tr Smart 12/12-30A isolato | 12 → 12 V, 30 A | Alternativa se il progetto richiede isolamento galvanico. |
Gli Orion XS non offrono isolamento galvanico. La scelta dipende da tensione, corrente di carica ammessa, ambiente e schema elettrico, non soltanto dal tipo di veicolo.
