Medidas: 137,3 × 123,1 × 40 mm (alto × ancho × fondo).

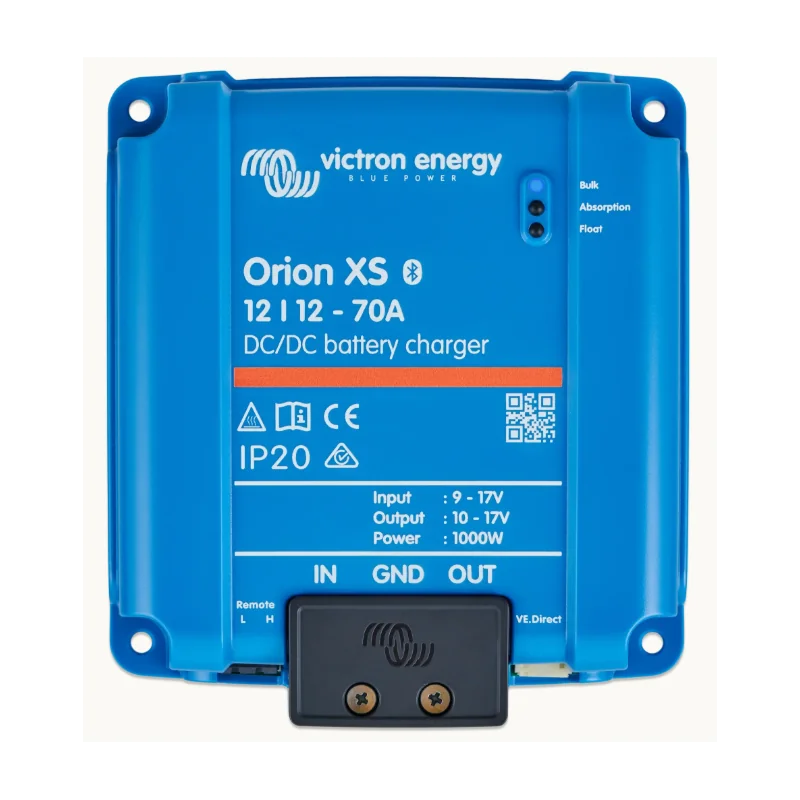

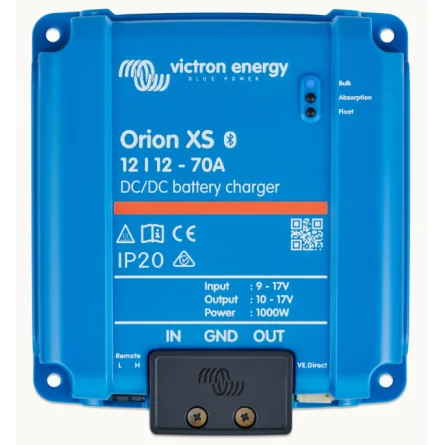

Victron Orion XS 12/12-70A 1000W: cargador booster DC-DC de 12 V a 12 V, ajustable de 1 a 70 A, con Bluetooth, VictronConnect y VE.Direct. IP20, para instalación en interior seco; refrigeración con dos ventiladores. Para baterías auxiliares LiFePO4, AGM, gel o plomo con el perfil y corriente adecuados. Referencia: ORI121221040.
Tecnologías de carga: Plomo-ácido convencional, AGM, gel y LiFePO4; selecciona el perfil adecuado.
EAN/GTIN: 8719076055032
Marcamos la diferencia
El Victron Orion XS 70A es un cargador DC-DC de 12 V a 12 V para recargar una batería auxiliar desde el alternador. Ofrece hasta 70 A regulables y unos 1.000 W a 14,3 V, con Bluetooth y VE.Direct. Es una alternativa para instalaciones de camper, autocaravana y vehículos profesionales que necesitan más corriente de carga y disponen de una alimentación adecuada.
Puede cargar las siguientes tecnologías de baterías recargables, siempre que la tensión del banco corresponda a la salida del cargador y se respeten la capacidad y la corriente de carga admitidas por la batería.
| Tecnología | Compatibilidad y ajuste |
|---|---|
| Plomo-ácido convencional / electrolito líquido (WET) | Compatible con el programa de plomo adecuado a las indicaciones del fabricante de la batería. |
| AGM / VRLA | Compatible. Selecciona la tensión de absorción y flotación recomendada para esa batería; no todas las AGM requieren el mismo ajuste. |
| Gel / VRLA | Compatible con el perfil y los límites de tensión indicados para gel; evita sobretensiones y reacondicionamientos no autorizados. |
| Litio LiFePO4 | Compatible con el perfil de litio/LiFePO4 y un BMS adecuado. No utilices ecualización ni reacondicionamiento de plomo. |
Configura el equipo en modo cargador y selecciona o personaliza el perfil de batería en VictronConnect. El modo fuente de alimentación no sustituye a un perfil de carga correctamente configurado.
No es un cargador para pilas no recargables, NiMH o Ni-Cd. La compatibilidad química no implica que cualquier capacidad o tensión sea válida. En LiFePO4, respeta también los límites térmicos de carga y las protecciones del BMS.
El Orion XS 12/12-70A es un booster Victron de 70 A para aprovechar una alimentación de 12 V y recargar la batería auxiliar durante los desplazamientos. Si buscas un Orion XS 70 o un cargador Victron DC-DC de 70 A, esta es la versión de 12 → 12 V; no debe confundirse con el XS50 ni con el XS1400 multivoltaje.
Resulta especialmente útil en sistemas de servicio que admiten mayor corriente de carga, como instalaciones de camper, autocaravana y vehículos de trabajo con baterías LiFePO4 o de plomo compatibles. Antes de aprovechar los 70 A, confirma la admisión de la batería y su BMS, la reserva del alternador y el cableado. Para navegación, el equipo necesita una ubicación interior seca adecuada.
Este modelo incorpora dos ventiladores en la placa inferior. El equipo tiene grado de protección IP20 y está destinado a un interior seco. La electrónica de potencia dispone de su propia envolvente IP65, pero el grado de protección del equipo completo es IP20. En una embarcación solo debe plantearse una ubicación seca apropiada y una instalación compatible.
| Modelo / referencia del catálogo | Orion XS 12/12-70A / ORI121221040 |
|---|---|
| Entrada / salida ajustable | 9–17 V CC / 10–17 V CC |
| Corriente de entrada y salida | 1–70 A regulables; ajuste fino de 0,1 A |
| Potencia nominal | Aprox. 1.000 W a 14,3 V y 70 A; 840 W a 12 V y 70 A |
| Eficiencia máxima | 98,5 % |
| Consumo sin carga / espera | <100 mA / <1,5 mA |
| Tolerancia / rizado de salida | ±0,25 % máximo / 10 mV RMS |
| Temperatura de funcionamiento | −20 a +60 °C; reducción del 1,5 % por °C por encima de 40 °C |
| Protección / peso neto | IP20 / 0,340 kg |
| Dimensiones, alto × ancho × fondo | 137,3 × 123,1 × 40 mm |
| Conexión CC | Bornes de tornillo; máximo indicado: 4 AWG (25 mm²) |
Elige este booster si la batería admite esa corriente y el alternador puede suministrarla sin comprometer los consumos del vehículo. Con una batería cuyo BMS permita menos carga, configura un límite inferior. Una batería de gran capacidad no implica automáticamente admisión de 70 A.
El cargador regula el proceso para LiFePO4 y baterías de plomo con el perfil adecuado. Incluye etapas de carga inicial, absorción, flotación y almacenamiento; los ajustes se adaptan a la batería utilizada. La detección de motor admite ajustes para alternadores inteligentes y, en ciertos Euro 6, puede requerir una señal externa.
Con VictronConnect puedes ajustar límites y comprobar la carga desde un móvil compatible. VE.Smart aporta datos de sensores externos; no sincroniza la carga de varios Orion. Para acceso por Internet necesitas un GX compatible, conexión VE.Direct y VRM. DVCC requiere un esquema y BMS compatibles, con Orion XS v1.03 y Venus OS v3.20 o posteriores.
Consulta la compatibilidad de VictronConnect con tu móvil u ordenador y la interfaz necesaria. Para conocer el estado de carga completo de la batería, añade un monitor compatible: el cargador no sustituye esa función.
El manual actual permite recargar temporalmente la batería de arranque desde la auxiliar, con hasta 35 A, según límites y condiciones. Requiere Orion XS v1.15 y VictronConnect v6.43 o posteriores. Se activa desde la aplicación, no sustituye a un arrancador y no recupera una batería defectuosa.
La entrada de aire de los ventiladores debe quedar libre. El manual exige superficie no inflamable, montaje plano y 10 cm libres alrededor para refrigeración; permite distintas orientaciones. La tabla orientativa del fabricante contempla fusible externo de 80–100 A y cable de 25 mm² para la longitud indicada, pero el instalador debe confirmar sección, protecciones y tendido del sistema concreto.
Los terminales de este XS70 incorporan tecnología TORK-KRIMP para usar punteras conforme al procedimiento específico del manual. No extrapoles este método a los demás modelos. La protección por frío de la batería de litio requiere datos de temperatura de batería o el control correspondiente del BMS.
¿El XS70 es IP65? No: el conjunto está clasificado IP20. Elige una ubicación interior seca.
¿Es silencioso y sin ventiladores? Incorpora dos ventiladores; su refrigeración es activa, no exclusivamente pasiva.
¿Sustituye al XS50 en cualquier instalación? No automáticamente. Cambian corriente disponible, ventilación, protección ambiental y necesidades de cableado.
¿Incluye un regulador solar o BMS? No. Son funciones diferentes que requieren sus propios equipos cuando correspondan.
¿Se puede ampliar con unidades en paralelo? Sí, con diseño y protección adecuados; no es carga sincronizada por VE.Smart.
Si priorizas IP65 y ausencia de ventiladores, compara el Orion XS 50A. Para combinar tensiones nominales de 12/24 V, consulta el Orion XS 1400. Completa el sistema con baterías LiFePO4, monitores y equipos Victron Energy. Consulta el manual oficial del XS70.
Documentación: ficha técnica oficial PDF y certificado EMC de automoción R10-7. La homologación EMC no reemplaza la comprobación eléctrica y de montaje.
| Modelo | Sistema y corriente | Diferencia de elección |
|---|---|---|
| Orion XS 12/12-50A | 12 → 12 V, hasta 50 A | IP65 y refrigeración sin ventiladores. |
| Orion XS 12/12-70A 1000W | 12 → 12 V, hasta 70 A | IP20, dos ventiladores y ubicación interior seca. |
| Orion XS 1400 50A | Sistemas de 12/24 V, hasta 50 A | 1.400 W nominales a 28 V; IP65 y convección natural. |
| Orion-Tr Smart 12/12-30A aislado | 12 → 12 V, 30 A | Alternativa si el proyecto requiere aislamiento galvánico. |
Los Orion XS no ofrecen aislamiento galvánico. La selección depende de la tensión, corriente de carga admisible, entorno y diseño eléctrico, no solo del tipo de vehículo.
Consulta la gama Victron Energy, los convertidores DC/DC y cargadores booster y nuestros cargadores y fuentes de alimentación. Para el banco de servicio, revisa las baterías LiFePO4 y los monitores de batería. Elige el modelo y los accesorios de instalación a partir de las condiciones indicadas en el manual oficial.
