Abmessungen: 137,3 × 123,1 × 40 mm (Höhe × Breite × Tiefe).

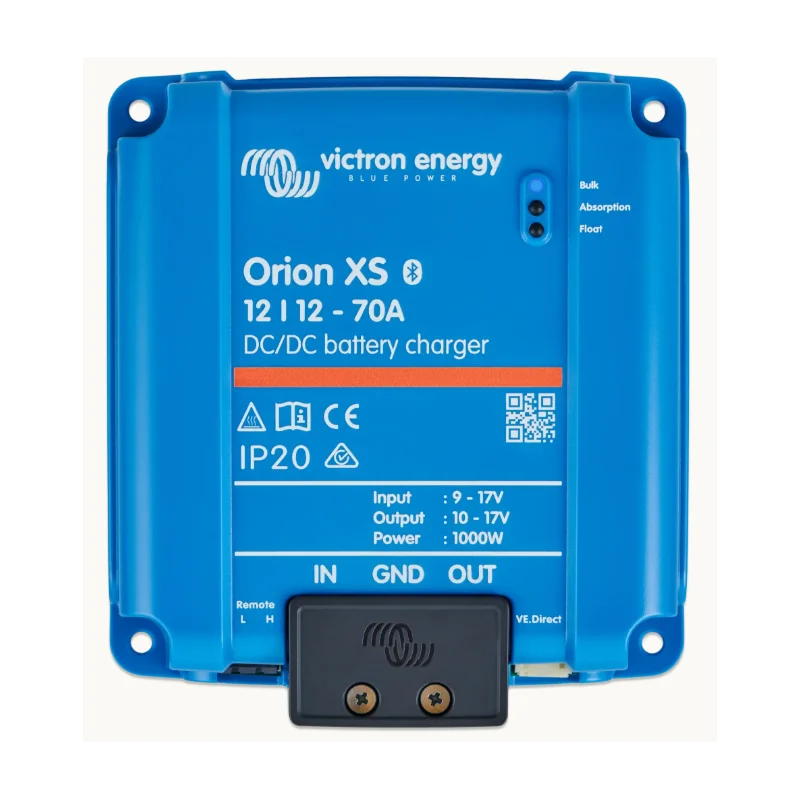

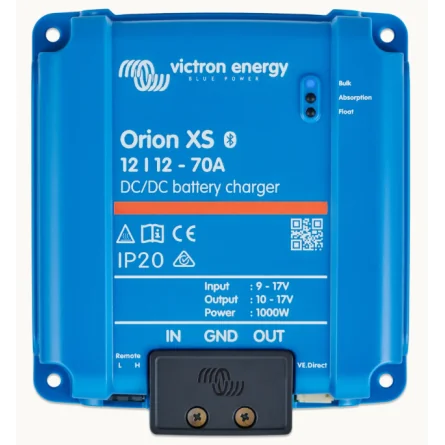

Victron Orion XS 12/12-70A 1000W: DC-DC-Ladebooster von 12 V auf 12 V, einstellbar von 1 bis 70 A, mit Bluetooth, VictronConnect und VE.Direct. IP20, für trockene Innenräume; Kühlung mit zwei Lüftern. Für LiFePO4-, AGM-, Gel- oder Blei-Zusatzbatterien mit passendem Ladeprofil und Ladestrom. Artikelnummer: ORI121221040.
Ladetechnologien: Nass-Blei-Säure, AGM, Gel und LiFePO4; passendes Ladeprofil auswählen.
EAN/GTIN: 8719076055032
Der Victron Orion XS 70A ist ein DC-DC-Ladegerät von 12 V auf 12 V, das eine Zusatzbatterie über die Lichtmaschine lädt. Er bietet bis zu 70 A einstellbaren Ladestrom und etwa 1.000 W bei 14,3 V, Bluetooth und VE.Direct. Er eignet sich für Camper, Wohnmobile und Nutzfahrzeuge, die höheren Ladestrom benötigen und über eine ausreichende Stromversorgung verfügen.
Unterstützt die folgenden wiederaufladbaren Batterietechnologien, sofern die Bankspannung zum Ladeausgang passt und Batteriekapazität sowie zulässiger Ladestrom eingehalten werden.
| Technologie | Kompatibilität und Einstellung |
|---|---|
| Konventionelle Nass-Blei-Säure / WET | Mit dem vom Batteriehersteller vorgesehenen Blei-Ladeprogramm kompatibel. |
| AGM / VRLA | Kompatibel. Absorptions- und Erhaltungsspannung gemäß Batteriehersteller einstellen; nicht alle AGM-Batterien benötigen dieselben Werte. |
| Gel / VRLA | Mit passendem Gel-Ladeprofil und passenden Spannungsgrenzen kompatibel. Überspannung und nicht freigegebene Rekonditionierung vermeiden. |
| Lithium LiFePO4 | Mit Lithium-/LiFePO4-Profil und geeignetem BMS kompatibel. Keine Blei-Ausgleichsladung oder Rekonditionierung verwenden. |
Das Gerät als Ladegerät konfigurieren und das Batterieprofil in VictronConnect auswählen oder anpassen. Der Netzteilmodus ersetzt kein korrekt eingestelltes Ladeprofil.
Nicht für nicht wiederaufladbare Zellen, NiMH oder Ni-Cd vorgesehen. Chemische Kompatibilität bedeutet nicht, dass jede Kapazität oder Spannung geeignet ist. Bei LiFePO4 zusätzlich Ladetemperaturgrenzen und BMS-Schutzfunktionen beachten.
Der Orion XS 12/12-70A ist ein Victron 70-A-Ladebooster, der eine 12-V-Quelle zur Ladung der Zusatzbatterie während der Fahrt nutzt. Wer einen Orion XS 70 oder ein Victron DC-DC-Ladegerät mit 70 A sucht, findet hier die 12-auf-12-V-Version, nicht den XS50 oder den mehrspannungsfähigen XS1400.
Er ist für Versorgungssysteme mit höherem zulässigem Ladestrom interessant, etwa Camper, Wohnmobile und Arbeitsfahrzeuge mit geeigneten LiFePO4- oder Bleibatterien. Prüfen Sie vor Nutzung von 70 A die Batterie- und BMS-Grenzen, die Lichtmaschinenreserve und Verkabelung. Auf Booten ist ein geeigneter trockener Innenbereich erforderlich.
Dieses Modell besitzt zwei Lüfter an der Bodenplatte. Das Gesamtgerät ist IP20 geschützt und für trockene Innenräume vorgesehen. Die Leistungselektronik hat ein eigenes IP65-Gehäuse, aber das Gesamtgerät bleibt IP20. Auf Booten sind ein geeigneter trockener Einbauort und eine kompatible Installation notwendig.
| Modell / Katalognummer | Orion XS 12/12-70A / ORI121221040 |
|---|---|
| Einstellbare Eingangs- / Ausgangsspannung | 9–17 V DC / 10–17 V DC |
| Einstellbarer Eingangs- und Ausgangsstrom | 1–70 A; Feineinstellung in 0,1-A-Schritten |
| Nennleistung | Ca. 1.000 W bei 14,3 V und 70 A; 840 W bei 12 V und 70 A |
| Maximaler Wirkungsgrad | 98,5 % |
| Stromaufnahme ohne Last / im Standby | <100 mA / <1,5 mA |
| Ausgangstoleranz / Restwelligkeit | ±0,25 % / 10 mV RMS |
| Betriebstemperatur | −20 bis +60 °C; Leistungsreduzierung um 1,5 % je °C oberhalb von 40 °C |
| Schutzart / Nettogewicht | IP20 / 0,340 kg |
| Abmessungen, Höhe × Breite × Tiefe | 137,3 × 123,1 × 40 mm |
| DC-Anschluss | Schraubklemmen; angegebener Maximalwert: 4 AWG (25 mm²) |
Wählen Sie diesen Booster, wenn die Batterie den Strom aufnehmen und die Lichtmaschine ihn ohne Beeinträchtigung anderer Fahrzeugverbraucher liefern kann. Erlaubt das BMS weniger Ladestrom, stellen Sie eine niedrigere Grenze ein. Eine große Batteriekapazität bedeutet nicht automatisch eine Ladefreigabe für 70 A.
Das Gerät regelt LiFePO4- und Bleibatterieladung mit geeignetem Profil. Die Ladephasen umfassen Bulk, Absorption, Erhaltung und Lagerung; die Einstellungen werden an die Batterie angepasst. Die Motorerkennung ist für intelligente Lichtmaschinen einstellbar; einige Euro-6-Fahrzeuge benötigen ein externes Signal.
Bluetooth und VictronConnect ermöglichen lokale Einstellungen, Aktualisierungen und die Überwachung des Betriebs. Für den Zugriff über das Internet werden ein kompatibles GX-Gerät, eine VE.Direct-Verbindung und VRM benötigt. VE.Smart empfängt Daten externer Batteriesensoren, synchronisiert jedoch nicht den Ladevorgang mehrerer Orion XS.
DVCC setzt laut Dokumentation Orion XS v1.03 und Venus OS v3.20 oder neuer sowie passende GX- und BMS-Verbindungen voraus. Das Ladegerät enthält kein Batterie-BMS und ersetzt keinen Batteriemonitor zur vollständigen Ladezustandsmessung. Prüfen Sie die Kompatibilität von VictronConnect mit Ihrem Mobiltelefon oder Computer und die erforderliche Schnittstelle.
Das aktuelle Handbuch ermöglicht eine vorübergehende Ladung der Starterbatterie aus der Zusatzbatterie mit bis zu 35 A, abhängig von Grenzen und Bedingungen. Voraussetzung sind Orion XS v1.15 und VictronConnect v6.43 oder neuer. Die Aktivierung erfolgt in der App; sie ersetzt keine Starthilfe und repariert keine defekte Batterie.
Der Lufteinlass der Lüfter muss frei bleiben. Das Handbuch verlangt eine nicht brennbare Fläche, flache Montage und 10 cm Freiraum ringsum; verschiedene Ausrichtungen sind zulässig. Die Herstellertabelle nennt für die angegebene Länge eine externe Sicherung von 80–100 A und 25-mm²-Kabel. Der Installateur muss Querschnitt, Schutz und Leitungsführung der tatsächlichen Anlage prüfen.
Die XS70-Anschlüsse verwenden TORK-KRIMP-Technik für Aderendhülsen nach dem speziellen Verfahren im Handbuch. Übertragen Sie diese Methode nicht ungeprüft auf andere Modelle.
Die einstellbare Untertemperatur-Ladesperre für Lithium benötigt die von einem kompatiblen Gerät übermittelte Batterietemperatur. Der Orion kennt nicht automatisch die Innentemperatur der Batterie; seine Umgebungstemperatur entspricht nicht zwangsläufig der Zelltemperatur. Bei BMS-gesteuerter Ladung gelten die Vorgaben und Grenzen des BMS.
Ist der XS70 IP65? Nein. Das Gesamtgerät hat IP20. Wählen Sie einen trockenen Innenraum.
Ist er geräuschlos und lüfterlos? Er besitzt zwei Lüfter; die Kühlung ist aktiv und nicht ausschließlich passiv.
Ersetzt er den XS50 in jeder Anlage? Nicht automatisch. Strom, Belüftung, Umgebungsschutz und Verkabelungsanforderungen unterscheiden sich.
Enthält er einen Solarregler oder ein BMS? Nein. Diese Funktionen erfordern bei Bedarf eigene Geräte.
Können Geräte parallel betrieben werden? Ja, bei geeigneter Auslegung und Absicherung; dies bedeutet keine synchronisierte Ladung über VE.Smart.
Wenn IP65 und lüfterloser Betrieb wichtig sind, vergleichen Sie den Orion XS 50A. Für kombinierte 12/24-V-Spannungen ist der Orion XS 1400 interessant. Ergänzen Sie Ihre Anlage mit LiFePO4-Batterien, Batteriemonitoren und Victron Energy Geräten. Lesen Sie das offizielle XS70-Handbuch.
Dokumentation: offizielles Datenblatt als PDF, Kfz-EMV-Zertifikat R10-7 im Downloadbereich des Herstellers. Die EMV-Zulassung ersetzt keine Prüfung der elektrischen Auslegung und Montage.
| Modell | System und Strom | Auswahlkriterium |
|---|---|---|
| Orion XS 12/12-50A | 12 → 12 V, bis zu 50 A | IP65 und lüfterlose Kühlung. |
| Orion XS 12/12-70A 1000W | 12 → 12 V, bis zu 70 A | IP20, zwei Lüfter und Einbau im trockenen Innenraum. |
| Orion XS 1400 50A | 12/24-V-Systeme, bis zu 50 A | 1.400 W Nennleistung bei 28 V; IP65 und natürliche Konvektion. |
| Orion-Tr Smart 12/12-30A isoliert | 12 → 12 V, 30 A | Alternative, wenn galvanische Trennung benötigt wird. |
Orion XS Ladegeräte bieten keine galvanische Trennung. Entscheidend sind Spannung, zulässiger Ladestrom, Umgebung und elektrischer Aufbau, nicht allein der Fahrzeugtyp.
