Kit de cables Pylontech 2 metros 25 mm² con RJ45 BMS

Kit de cables de conexión Pylontech para batería e inversor solar

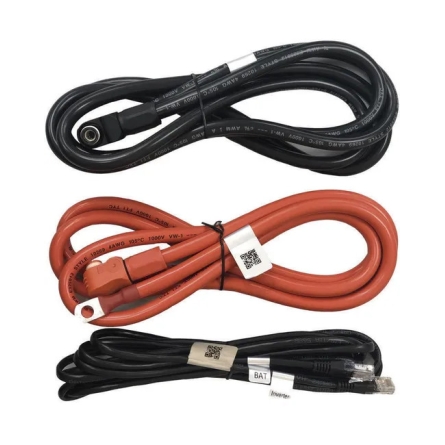

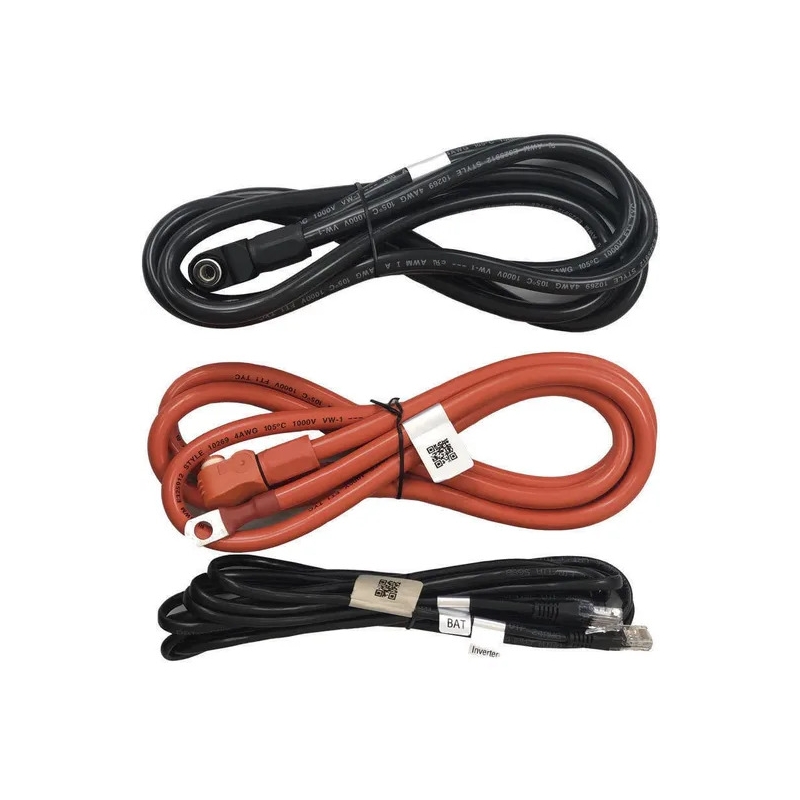

Para conectar un banco de baterías Pylontech al inversor-cargador no basta con elegir la batería adecuada: también hay que disponer de los cables de potencia y comprobar cómo se realizará la comunicación con el equipo. Este kit reúne dos cables de potencia de 2 metros y 25 mm², con conectores Amphenol para la conexión a la batería, y un cable RJ45 de comunicación BMS de 3,5 metros.

Es una opción para instalaciones de almacenamiento solar nuevas o para sustituir un conjunto de cables cuando se necesita disponer de 2 metros de recorrido entre el banco de baterías y el punto de conexión previsto. Antes de realizar el pedido, comprueba la referencia de tu batería, los terminales del inversor o embarrado, el recorrido real de los cables y los requisitos de comunicación del fabricante del inversor.

¿Qué incluye el kit?

• Dos cables de potencia: 2 metros de longitud y 25 mm² de sección cada uno.
• Conexión del lado de la batería: conectores Amphenol, según la información del proveedor.
• Un cable de comunicación: RJ45 para BMS, de 3,5 metros de longitud.

El cable RJ45 se incluye como componente del kit, pero su presencia no significa que sea válido para todos los inversores o dispositivos de control. La compatibilidad de la comunicación depende del modelo de inversor, del puerto utilizado y del cableado exigido por cada fabricante.

Baterías Pylontech indicadas por el proveedor

El proveedor presenta este conjunto para las baterías Pylontech US2000, US2000C, US3000C y US5000. En nuestro catálogo puedes consultar las fichas de la Pylontech US2000C, la Pylontech US3000C y la Pylontech US5000.

Si utilizas otra versión de batería, no des por supuesta la compatibilidad por el parecido del nombre o del conector: contrasta la referencia exacta y la documentación de tu instalación antes de comprar.

Para instalaciones solares con almacenamiento y respaldo

Este tipo de kit se utiliza en sistemas que conectan baterías Pylontech de baja tensión con un inversor-cargador solar. Puede formar parte de una instalación de autoconsumo con almacenamiento, de un sistema de respaldo o de una instalación aislada, siempre que el diseño eléctrico y la comunicación entre equipos sean compatibles.

Los dos cables de potencia realizan la conexión eléctrica prevista para el banco de baterías. El cable RJ45 pertenece al circuito de comunicación: no sustituye a los cables de potencia ni debe confundirse con un cable de red universal apto para cualquier inversor.

Comprueba estos cuatro puntos antes de comprar

1. Modelo de batería: identifica si tu unidad es US2000, US2000C, US3000C o US5000 y revisa sus conectores.
2. Distancia de instalación: verifica que los 2 metros de cada cable de potencia y los 3,5 metros del RJ45 alcanzan los puntos de conexión previstos sin forzar el recorrido.
3. Terminal del lado del inversor o embarrado: comprueba qué terminación necesita tu instalación. La información disponible confirma el conector Amphenol del lado de la batería, pero no define con suficiente precisión el terminal del extremo opuesto.
4. Comunicación BMS: consulta las instrucciones del fabricante del inversor para saber qué puerto, protocolo y cable específico requiere.

Atención en instalaciones Victron: para comunicar determinadas baterías Pylontech con un dispositivo GX, Victron especifica un cable VE.Can a CAN-bus BMS de tipo A o B según el modelo de batería. Victron indica que el cable de comunicación suministrado con Pylontech no debe utilizarse para esa conexión concreta. Si tu instalación utiliza Victron, identifica el cable exigido antes de decidir qué accesorios necesitas.

Una elección más clara para evitar errores de instalación

Al comprar cables para una batería solar, la longitud o la sección no son los únicos datos relevantes. También importan los conectores de ambos extremos y la comunicación entre el BMS y el inversor. Por eso, esta ficha separa expresamente la conexión de potencia de la comunicación RJ45: así puedes comprobar cada elemento por separado y elegir únicamente lo que necesita tu instalación.

Si estás preparando un sistema completo, consulta también nuestras baterías solares de litio y la gama Pylontech para identificar la batería y los accesorios adecuados.

Preguntas frecuentes

¿Cuántos cables de potencia incluye?

Incluye dos cables de potencia de 2 metros y 25 mm² cada uno, además de un cable RJ45 BMS de 3,5 metros.

¿Sirve para una Pylontech US5000?

La US5000 figura entre los modelos indicados por el proveedor. Aun así, comprueba el extremo de conexión al inversor o embarrado y el cable de comunicación requerido por el equipo de tu instalación.

¿Puedo utilizar el RJ45 incluido con cualquier inversor?

No debe darse por hecho. Los inversores pueden exigir cables de comunicación con conexiones específicas. Consulta el manual del inversor y su documentación de compatibilidad con Pylontech.

¿Es un kit para conectar entre sí dos baterías Pylontech?

El proveedor lo presenta para la conexión del banco de baterías al inversor-cargador solar. Si buscas cables para enlazar módulos entre sí, verifica primero los accesorios requeridos para esa configuración concreta.

¿Puedo instalarlo por mi cuenta?

La conexión de potencia en corriente continua y la configuración de la comunicación deben realizarse conforme al diseño eléctrico y a las instrucciones de los fabricantes. El proveedor recomienda que las conexiones de batería las efectúe un profesional cualificado.
