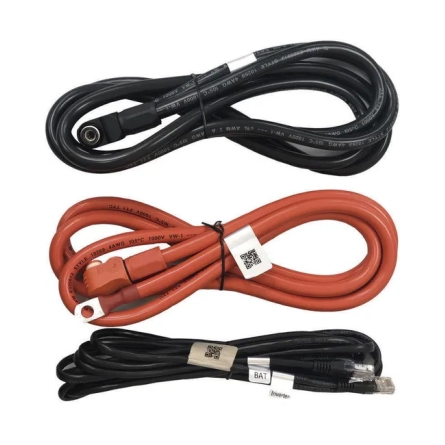

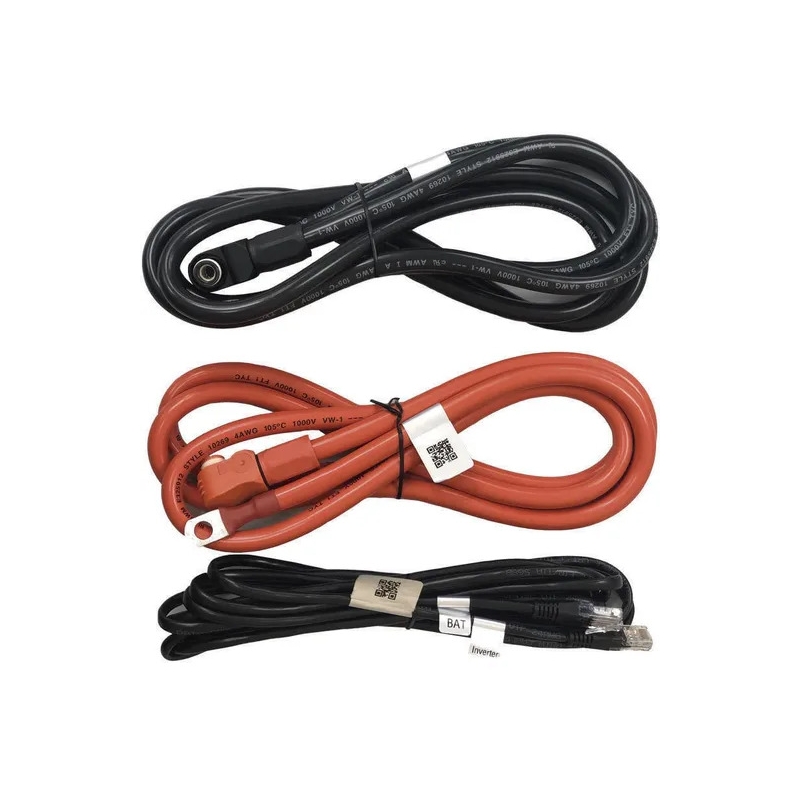

Pylontech Batteriekabel-Set 2 m 25 mm² mit RJ45-BMS-Kabel

Pylontech Batteriekabel-Set: 2 m Leistungskabel und 3,5 m RJ45-BMS-Kabel

Ein Speichersystem benötigt sowohl eine sichere elektrische Verbindung als auch die passende Kommunikation zwischen Batterie und kompatiblem Wechselrichter oder Steuergerät. Dieses Set kombiniert ein Paar Leistungskabel mit 2 m Länge und 25 mm² Leiterquerschnitt mit einem 3,5 m langen RJ45-Kabel für die BMS-Kommunikation. So lassen sich Planung, Bestellung und Installation der benötigten Leitungen vereinfachen.

Lieferumfang und technische Merkmale

• Ein Paar Leistungskabel, positiv und negativ, jeweils 2 m lang und mit 25 mm² Leiterquerschnitt.
• Ein 3,5 m langes RJ45-Kommunikationskabel für das BMS.
• Batterieseitige Anschlüsse im Amphenol-Stil gemäß der Produktinformation des Lieferanten.
• Ausgelegt für kompatible Pylontech-Systeme; die Eignung der konkreten Batterie- und Wechselrichterkombination muss geprüft werden.

Wofür wird dieses Set verwendet?

Die Leistungskabel führen den Gleichstrom zwischen Batteriespeicher und kompatibler Anlage. Das RJ45-Kabel stellt die erforderliche BMS-Kommunikationsverbindung her, sofern die Schnittstellen und Pinbelegung beider Geräte zueinander passen. Es eignet sich für die Vorbereitung und Erweiterung geeigneter kleiner Speicheranlagen, etwa im Bereich Solar-Eigenverbrauch oder Notstromversorgung.

Kompatibilität vor dem Kauf prüfen

1. Batteriemodell: Modell und Generation der Pylontech-Batterie sowie die vorgesehene Anschlussart kontrollieren. Der Anbieter nennt unter anderem US2000, US2000C, US3000C und US5000; daraus folgt keine pauschale Kompatibilität mit jedem Wechselrichter.
2. Leistungsanschlüsse: Batterieseitigen Anschluss, Gegenseite, Polung und benötigte Kabellänge anhand der eigenen Installation abgleichen. Ein passender Anschluss auf der Wechselrichterseite ist nicht für jedes Modell bestätigt.
3. Kommunikation: RJ45-Steckerform allein garantiert keine passende BMS-Kommunikation. Protokoll und Pinbelegung laut Herstellerdokumentation prüfen.
4. Elektrische Auslegung: Strom, Absicherung, Leitungslänge und zulässigen Querschnitt der Gesamtanlage durch eine fachkundige Person prüfen lassen.

Wichtiger Hinweis für Victron-Anlagen

Für die Verbindung bestimmter Pylontech-Batterien mit einem Victron-GX-Gerät schreibt Victron je nach CAN-Bus-Schnittstelle ein spezielles VE.Can-zu-CAN-bus-BMS-Kabel Typ A oder Typ B vor. Ein allgemeines RJ45-Kabel ersetzt dieses Spezialkabel nicht automatisch. Vor der Bestellung die aktuelle Victron- und Pylontech-Dokumentation für die konkrete Kombination beachten.

Warum das passende Set zusammen bestellen?

Leistungs- und Kommunikationskabel in einem Set zu wählen hilft, fehlende Komponenten bei der Montage zu vermeiden. Entscheidend sind dennoch die tatsächlich vorhandenen Anschlüsse und die dokumentierte Kompatibilität. Bei Fragen zu Batterie und Wechselrichter kann unser Team die benötigten Angaben vor dem Kauf mit Ihnen durchgehen.

Häufige Fragen

Passt das Set zu jeder Pylontech-Batterie? Nein. Modell, Anschlussgeneration und Freigabe für die jeweilige Installation müssen geprüft werden.

Kann ich das RJ45-Kabel für jedes BMS verwenden? Nein. Buchse, Protokoll und Pinbelegung müssen übereinstimmen.

Sind die Kabel für meinen Wechselrichter vorkonfektioniert? Die batterieseitige Ausführung wird beschrieben; den Anschluss auf der Gegenseite bitte vor dem Kauf prüfen.
