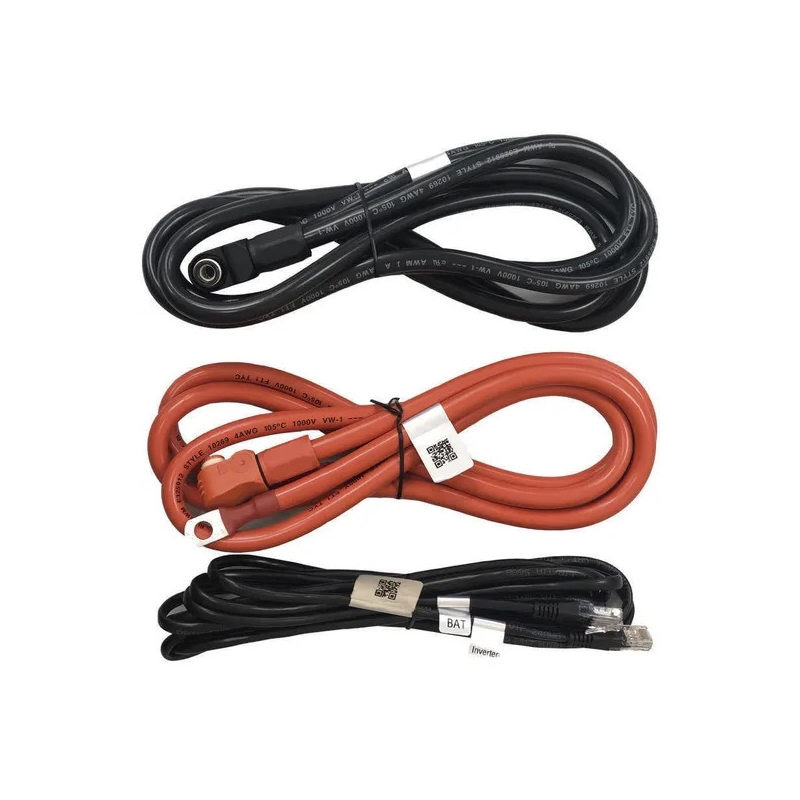

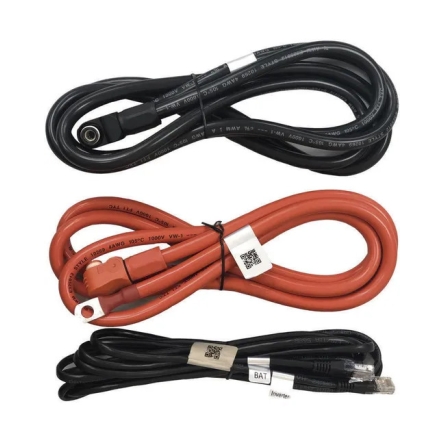

Kit cavi batteria Pylontech 2 m 25 mm² con cavo RJ45 BMS

Kit cavi Pylontech: potenza da 2 m e comunicazione RJ45 BMS da 3,5 m

Per collegare correttamente un sistema di accumulo non bastano i cavi di potenza: occorre anche una comunicazione BMS compatibile con l’inverter o il sistema di controllo. Questo kit comprende una coppia di cavi di potenza lunghi 2 m, con sezione di 25 mm², e un cavo RJ45 lungo 3,5 m per la comunicazione BMS. Acquistare i componenti insieme aiuta a preparare l’installazione senza dimenticare un collegamento essenziale.

Contenuto e caratteristiche

• Due cavi di potenza, positivo e negativo, lunghi 2 m ciascuno e con sezione di 25 mm².
• Un cavo RJ45 da 3,5 m destinato alla comunicazione BMS.
• Connettori lato batteria di tipo Amphenol secondo le informazioni del fornitore.
• Da utilizzare esclusivamente con combinazioni di batteria, inverter e interfacce compatibili.

Applicazioni

I cavi di potenza trasportano la corrente continua tra la batteria e l’impianto compatibile. Il cavo RJ45 permette lo scambio di dati con il BMS quando protocollo e piedinatura corrispondono. Il kit può essere utile nella preparazione o nell’ampliamento di sistemi di accumulo per fotovoltaico e alimentazione di riserva, purché la configurazione sia verificata.

Quattro controlli prima di ordinare

1. Modello della batteria: verificare serie, versione e connettori. Il fornitore cita US2000, US2000C, US3000C e US5000, ma ciò non garantisce la compatibilità universale dell’intero impianto.
2. Collegamento di potenza: confrontare i terminali lato batteria e lato inverter, la polarità e la lunghezza richiesta. La terminazione lato inverter non è confermata per ogni modello.
3. Comunicazione BMS: un connettore RJ45 fisicamente uguale non implica protocollo o pinout uguali. Consultare la documentazione dei dispositivi.
4. Dimensionamento elettrico: far verificare corrente, protezioni, lunghezza e sezione dei cavi per l’installazione specifica.

Nota importante per sistemi Victron

Per collegare alcune batterie Pylontech a un dispositivo Victron GX, Victron prescrive un cavo specifico VE.Can to CAN-bus BMS di tipo A o B, a seconda dell’interfaccia. Il cavo RJ45 generico di questo kit non lo sostituisce automaticamente. Consultare sempre le istruzioni aggiornate di Victron e Pylontech prima dell’acquisto.

Una scelta più semplice per la tua installazione

Con un solo kit puoi predisporre sia il percorso di potenza sia quello di comunicazione, riducendo il rischio di scoprire un componente mancante durante il montaggio. Se hai dubbi, comunica al nostro team i modelli esatti di batteria e inverter: la compatibilità va confermata prima della messa in servizio.

Domande frequenti

È compatibile con tutte le batterie Pylontech? No: controlla modello, generazione dei connettori e istruzioni del produttore.

Qualsiasi presa RJ45 BMS va bene? No: devono coincidere protocollo e piedinatura.

Il collegamento all’inverter è già pronto? Verifica la terminazione richiesta sul lato inverter per il tuo dispositivo.
